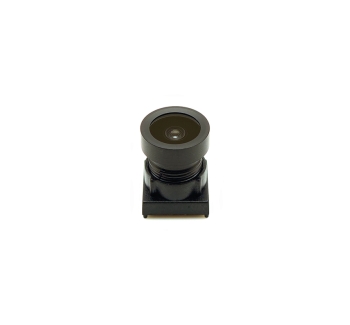

M8小鏡頭1/2.7芯片廣角配10x10定位柱底座F3.0光圈焦距f3.2mm

LS146-M8規格書項目規格參數相對孔徑 (F No.)3.0焦距(Focal-Length)3.2mm光學后焦 (Optical Back Focal Length)4.47mm機械后焦(Flange Back Focal Length）3.6mm最大像面大小（MAX Image circle)?6.8鏡片構成（Lens structure)3G1P+IR接口 (Mount )M8*0.5視

型號： LS146-M8
適配芯片： 1/2.7,1/2.9,1/3,1/4
水平視角： 120
光圈： 3.0
焦距： 3.2
光學總長： 14,15
接口： M8

LS146-M8規格書
項目		規格參數
相對孔徑 (F No.)		3.0
焦距(Focal-Length)		3.2mm
光學后焦 (Optical Back Focal Length)		4.47mm
機械后焦(Flange Back Focal Length）		3.6mm
最大像面大小（MAX Image circle)		?6.8
鏡片構成（Lens structure)		3G1P+IR
接口 (Mount )		M8*0.5
視場角(FOV )	Sensor	D(對角)°	H(水平)°	V(垂直)°
	1/2.7	148	120	90
畸變（TV Distortion)		<23%
光學總長（Total Length)		14.15mm
操作溫度 (Operating temperature)		-20℃~+70℃
IP防護等級：IP0		Tavg>=88% @420-600nm	T=50% @650±10nm	Tavg<=5% @700-1050nm

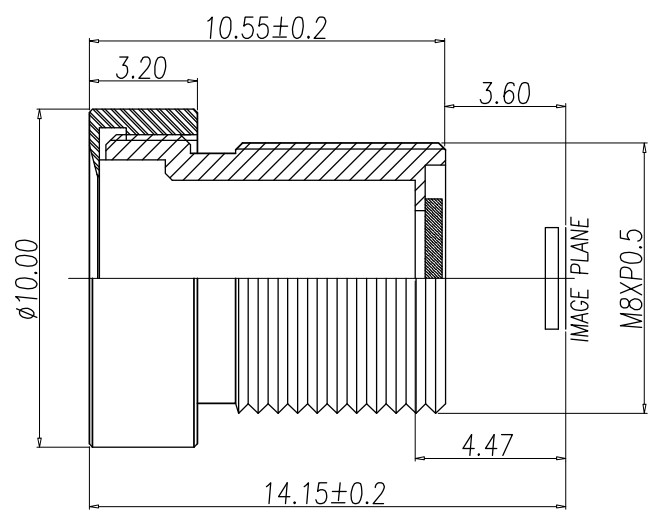

尺寸圖
深圳市聯視電子有限公司 TEL：13715318467 QQ：312331956 網址：www.yelens.com

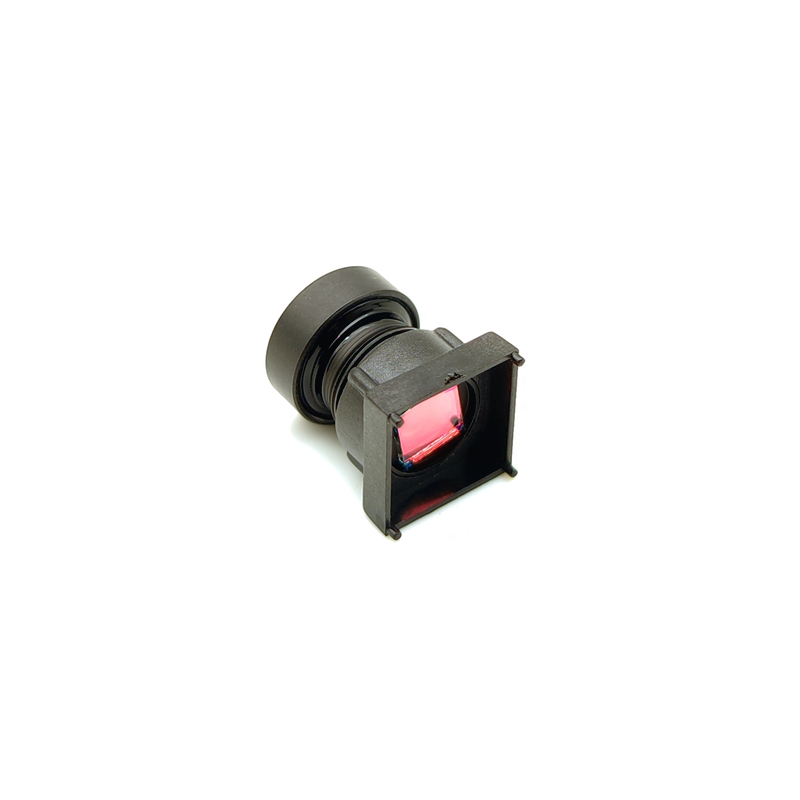

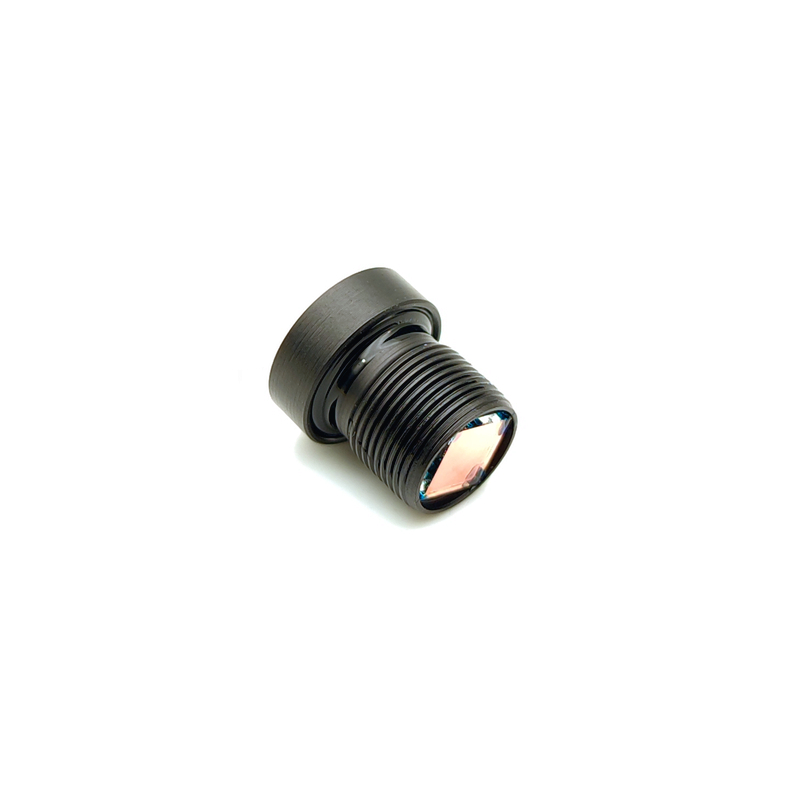

聯視鏡頭圖片
